Tutorial Illustrator - Icona power on/off

Bentornate amiche (e amici) del Piloro. Continuando nell'insegna dei tutorial Illustrator sulla creazione di icone, questa settimana vi spiego come ottenere l'icone del pulsante "Power" o di accensione/spegnimento. Chiamatelo come vi pare.
Aprite Illustrator e create un nuovo documento con settaggi a piacere.

Selezionate lo strumento Ellisse (fig. 1).

1

Tenente premuto Shift, cliccate e trascinate il cursore per creare un cerchio.
Il cerchio non deve avere riempimento, solo traccia (fig. 2).

2

Selezionate lo strumento Linea (fig. 3).

3

Tenente premuto Shift, cliccate e trascinate il cursore dall'alto verso il basso, per creare una linea come quella in figura 4.

4

Ora selezionate lo strumento Rettangolo (fig. 5).

5

Tenente premuto Shift, cliccate e trascinate il cursore per creare un quadrato come in fig. 6.

6

Posizionate i tre elementi come in figura 7.

7

Selezionate tutti e tre gli elementi in contemporanea e aumentate il valore della traccia, in modo che abbia per tutti la stessa dimensione (fig. 8).

8

Ora selezionate contemporaneamente solo quadrato e cerchio (fig. 9).

9

Aprite il pannello Elaborazione tracciati (Finestra > Elaborazione tracciati).

10

Cliccate su Sotto meno sopra (fig. 11).

11

Attivate lo strumento Selezione diretta (fig. 12).

12

Selezionate il punto indicato in figura 13 e cancellatelo premendo Canc sulla tastiera.

13

Selezionate il punto indicato in figura 14 e cancellatelo premendo Canc sulla tastiera.

14

Attivate lo strumento Selezione (fig. 15) e selezionate tutti gli elementi rimasti sul piano di lavoro.

15

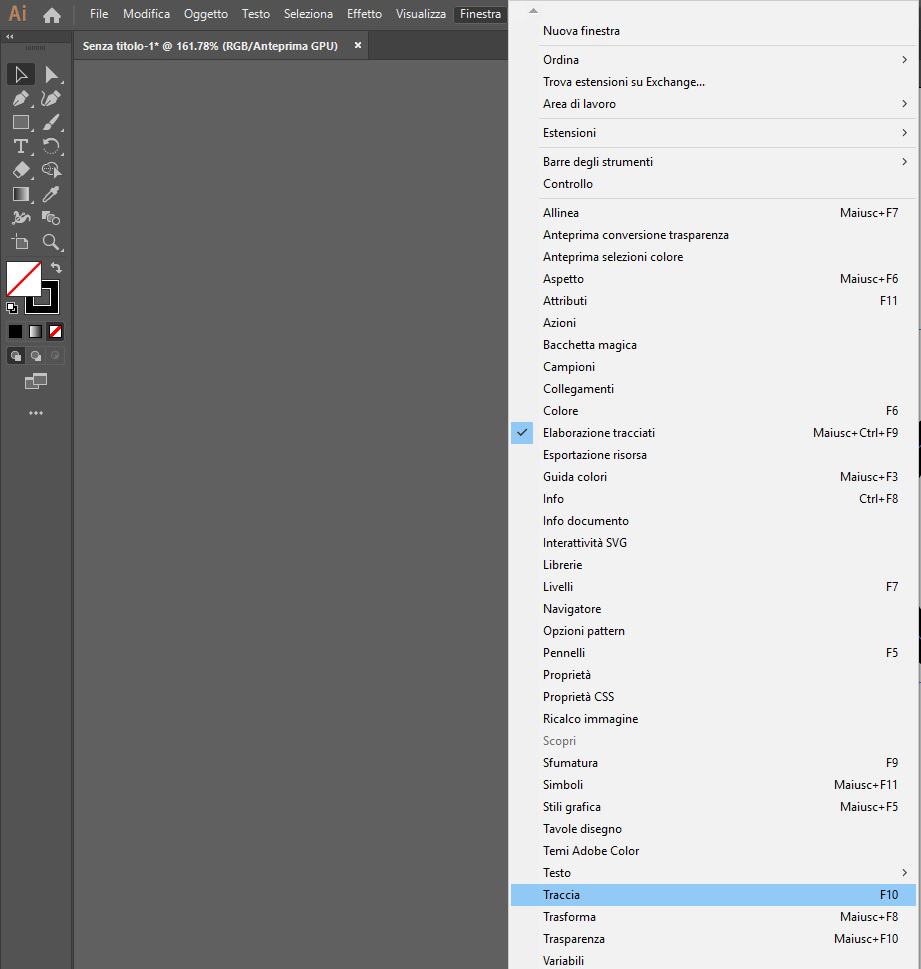

Aprite il pannello Traccia (Finestra > Traccia).

16

Cliccate sul tasto Estremo arrotondato indicato in figura 17.

17

Ecco ottenuta la vostra icona. Potete sistemare la linea verticale all'altezza che volete.
Selezionate tutto e andate su Oggetto > Espandi (fig. 18).

18

Vi consiglio infine di tenere selezionato tutto e andare su Oggetto > Raggruppa (fig. 19).
Questo vi aiuterà se volete modificare dimensione e/o colori.

19

E questo è tutto care amiche. Vi chiedo gentilmente di condividere il tutorial nel caso vi fosse piaciuto e/o risultato utile. Per farlo vi basta un semplice click sul relativo tasto, sotto la voce Condividi. Vi ringrazio tantissimo. Aiutate il blog a crescere.
